 Remonter sa culasse ( surtout le décompresseur ...)

Voir le sujet précédent Voir le sujet suivant Aller en bas
AuteurMessage
Hey24
Pilote
Pilote


Masculin Nombre de messages : 242
Age : 22
Localisation : Paris
Modèle du cyclo : Mix 2001 ; PX 2003
Date d'inscription : 14/09/2010

MessageSujet: Remonter sa culasse ( surtout le décompresseur ...)   Mar 16 Nov 2010 - 15:06

Bonjour à tous !

Bon aujourd'hui, après une très longue absence, je me suis remis à "bricoler" sur mon ciao ....

J'ai essayé comme vous m'avez dit de démonter le carbu, mais je ny suis pas arriver ( jai pas de clé plate 8 ) donc jai essayé avec une pince, mais c'est tellement serré que la pince glisse et déforme les cotés du boulon...

J'ai donc mis le ciao les roues en lair et est enlevé la partir noir du dessous du carbu et est tout nettoyé comme vous m'avez dit ( jai enlevé la vis dorée et nettoyé )

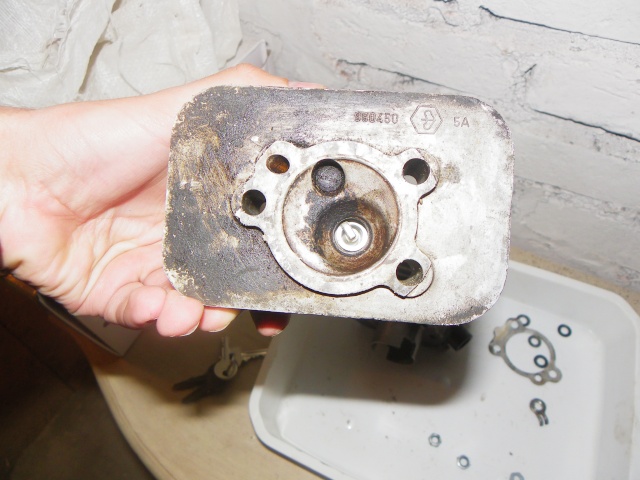

Ensuite je me suis attaqué à la culasse, qui dit culasse dit aussi cylindre, j'ai donc enlevé culasse puis cylindre.

Probleme c'est que le décompresseur est un peu parti en Fly et je ne sais pas dutout comment le remonter, jai pas vu de topic la dessus ...) en remontant la culasse je me suis apercue que des pieces étaient en trop, dont une sorte de joint mais avec deux dents ^^

[img][/img]

[img][/img]

[img][/img]

[img][/img]


[img][/img]

Vous pensez que c'est en assez bon état ?
Revenir en haut Aller en bas
Chtitam'
Piston affolé
Piston affolé


Masculin Nombre de messages : 2288
Age : 42
Localisation : Suisse, Jura-Bernois
Modèle du cyclo : Ciao PX
Date d'inscription : 21/07/2010

MessageSujet: Re: Remonter sa culasse ( surtout le décompresseur ...)   Mar 16 Nov 2010 - 15:14

La partie "ronde" du décompresseur doit venir vissée avec la culasse sur un des goujons, et la pièce que tu dis avoir en trop est la "fourchette", elle doit venir également vissée avec la culasse et sert à accrocher le cable du décompresseur.

++

Seb
Revenir en haut Aller en bas
Hey24
Pilote
Pilote


Masculin Nombre de messages : 242
Age : 22
Localisation : Paris
Modèle du cyclo : Mix 2001 ; PX 2003
Date d'inscription : 14/09/2010

MessageSujet: Re: Remonter sa culasse ( surtout le décompresseur ...)   Mar 16 Nov 2010 - 15:16

Mais elle se met où ? :/

Je veux dire, dans lequel des trous ?
Revenir en haut Aller en bas
Chtitam'
Piston affolé
Piston affolé


Masculin Nombre de messages : 2288
Age : 42
Localisation : Suisse, Jura-Bernois
Modèle du cyclo : Ciao PX
Date d'inscription : 21/07/2010

MessageSujet: Re: Remonter sa culasse ( surtout le décompresseur ...)   Mar 16 Nov 2010 - 15:41

Je te mets 3 tofs que j'ai pris de ma culasse, en espérant que ça t'aide.







++

Seb
Revenir en haut Aller en bas
vespa-dr
Co-Administrateur
Co-Administrateur


Masculin Nombre de messages : 15660
Age : 26
Localisation : 03
Emploi : Maintenance informatique
Modèle du cyclo : piaggio ciao px 1990 malossi DEPS
Date d'inscription : 25/12/2006

MessageSujet: Re: Remonter sa culasse ( surtout le décompresseur ...)   Mar 16 Nov 2010 - 15:51

change ton piston Wink
Revenir en haut Aller en bas
Hey24
Pilote
Pilote


Masculin Nombre de messages : 242
Age : 22
Localisation : Paris
Modèle du cyclo : Mix 2001 ; PX 2003
Date d'inscription : 14/09/2010

MessageSujet: Re: Remonter sa culasse ( surtout le décompresseur ...)   Mar 16 Nov 2010 - 15:56

Ouais merci jy vois un peu plus clair, mais je t'avoue que je comprends toujours pas où va le bou du cable ...?

Photo prise avant le démontage mais sans le vouloir javais déja touché sur le cable du décompresseur

[img][/img]
Revenir en haut Aller en bas
Hey24
Pilote
Pilote


Masculin Nombre de messages : 242
Age : 22
Localisation : Paris
Modèle du cyclo : Mix 2001 ; PX 2003
Date d'inscription : 14/09/2010

MessageSujet: Re: Remonter sa culasse ( surtout le décompresseur ...)   Mar 16 Nov 2010 - 16:00

Mon piston ? Pourtant il a lair detre en assez bon état nan ?
ya juste la tete qui est noire mais c'est normale, sinon le reste je pense que ca va nan ?

[img][/img]
Revenir en haut Aller en bas
Max Stang
Pilote
Pilote


Masculin Nombre de messages : 284
Age : 23
Localisation : Suisse
Modèle du cyclo : Piaggio Ciao PX
Date d'inscription : 27/09/2007

MessageSujet: Re: Remonter sa culasse ( surtout le décompresseur ...)   Mar 16 Nov 2010 - 16:10

Salut !

Ce lien te sera très utile, tout est bien expliqué en vidéo : http://piaggio-ciao-le-blog.kazeo.com/-Moteur/Remontage-du-moteur-etape-par-etape,a811566.html
Revenir en haut Aller en bas
Hey24
Pilote
Pilote


Masculin Nombre de messages : 242
Age : 22
Localisation : Paris
Modèle du cyclo : Mix 2001 ; PX 2003
Date d'inscription : 14/09/2010

MessageSujet: Re: Remonter sa culasse ( surtout le décompresseur ...)   Mar 16 Nov 2010 - 16:18

Oui je sais je lai déja vu et je le regarde un bon nombre de fois mais il ne fait pas un zoom sur le montage de cable de décompression ....:/
Revenir en haut Aller en bas
Max Stang
Pilote
Pilote


Masculin Nombre de messages : 284
Age : 23
Localisation : Suisse
Modèle du cyclo : Piaggio Ciao PX
Date d'inscription : 27/09/2007

MessageSujet: Re: Remonter sa culasse ( surtout le décompresseur ...)   Mar 16 Nov 2010 - 16:24

Mais j'ai l'impression que tu as mis ton câble à l'envers, la partie où il y a la petite boule soudée au câble doit être glissée dans la fourchette et l'autre partie vissée au câble doit être insérée dans la manette du décompresseur.
Revenir en haut Aller en bas
Max Stang
Pilote
Pilote


Masculin Nombre de messages : 284
Age : 23
Localisation : Suisse
Modèle du cyclo : Piaggio Ciao PX
Date d'inscription : 27/09/2007

MessageSujet: Re: Remonter sa culasse ( surtout le décompresseur ...)   Mar 16 Nov 2010 - 16:26

J'ai trouvé ça : http://www.forum-ciao.com/problemes-f4/starter-casse-t7462.htm

Je pense que cela va bien t'aider Wink
Revenir en haut Aller en bas
vespa-dr
Co-Administrateur
Co-Administrateur


Masculin Nombre de messages : 15660
Age : 26
Localisation : 03
Emploi : Maintenance informatique
Modèle du cyclo : piaggio ciao px 1990 malossi DEPS
Date d'inscription : 25/12/2006

MessageSujet: Re: Remonter sa culasse ( surtout le décompresseur ...)   Mar 16 Nov 2010 - 16:37

segments fatigué et piston rayé selon photo
Revenir en haut Aller en bas
Hey24
Pilote
Pilote


Masculin Nombre de messages : 242
Age : 22
Localisation : Paris
Modèle du cyclo : Mix 2001 ; PX 2003
Date d'inscription : 14/09/2010

MessageSujet: Re: Remonter sa culasse ( surtout le décompresseur ...)   Mar 16 Nov 2010 - 18:42

Personnellement jai bien regardé sil y avait une rayure dans le cylindre ou sur le piston et y avait strictement rien, j"étais surpris par le fait que le cylindre soit nickel chrome :
[img][/img]



[img][/img]
Revenir en haut Aller en bas
Hey24
Pilote
Pilote


Masculin Nombre de messages : 242
Age : 22
Localisation : Paris
Modèle du cyclo : Mix 2001 ; PX 2003
Date d'inscription : 14/09/2010

MessageSujet: Re: Remonter sa culasse ( surtout le décompresseur ...)   Mar 16 Nov 2010 - 18:56

C'est donc bien la partie en ROUGE qui doit aller entre les dents de la fourchettes ...?

Et est-ce que le reste du cable avant ce truc rouge passe par le fil métallique ou alu qui fait une sorte de U vers le haut ? parce que si non, je ne sais pas à quoi il peut servir ...
[img][/img]
Revenir en haut Aller en bas
fif
Poignée en coin
Poignée en coin


Masculin Nombre de messages : 1288
Age : 47
Localisation : 64
Modèle du cyclo : piaggio ciao et bravo kit 42mm evo polini
Date d'inscription : 27/10/2009

MessageSujet: Re: Remonter sa culasse ( surtout le décompresseur ...)   Mar 16 Nov 2010 - 19:17

oui la gaine noire se met sur la partie en u ,c est une butée pour la gaine ,d ailleurs tu dois avoir un embout en fer creux qui s enfile sur la gaine et qui se coince sur la piece en u et le bout du cable va a la petite fourchette
Revenir en haut Aller en bas
fif
Poignée en coin
Poignée en coin


Masculin Nombre de messages : 1288
Age : 47
Localisation : 64
Modèle du cyclo : piaggio ciao et bravo kit 42mm evo polini
Date d'inscription : 27/10/2009

MessageSujet: Re: Remonter sa culasse ( surtout le décompresseur ...)   Mar 16 Nov 2010 - 19:18

d ailleurs ne le temps pas de trop sinon tu vas avoir du mal a demarer
Revenir en haut Aller en bas
Hey24
Pilote
Pilote


Masculin Nombre de messages : 242
Age : 22
Localisation : Paris
Modèle du cyclo : Mix 2001 ; PX 2003
Date d'inscription : 14/09/2010

MessageSujet: Re: Remonter sa culasse ( surtout le décompresseur ...)   Mer 24 Nov 2010 - 13:05

Mais moi ma partie metallique est bien plus grande et grosse que les bouts que je peux voir sur internet, notamment sur ce lien http://www.forum-ciao.com/problemes-f4/starter-casse-t7462.htm
Ou
http://www.solexstore.com/boutique/product.php?id_product=383

donc ce qui fait que jaibcp de mal, voir meme impossible à le glisser sous la fourchette :/
Revenir en haut Aller en bas
Chtitam'
Piston affolé
Piston affolé


Masculin Nombre de messages : 2288
Age : 42
Localisation : Suisse, Jura-Bernois
Modèle du cyclo : Ciao PX
Date d'inscription : 21/07/2010

MessageSujet: Re: Remonter sa culasse ( surtout le décompresseur ...)   Mer 24 Nov 2010 - 13:31

C'est sûrement parce que tu n'as pas le bon câble, ou alors que tu as mis la partie destinée à la culasse au levier.

++

Seb
Revenir en haut Aller en bas
edjuma
Tombeur de gomme
Tombeur de gomme


Masculin Nombre de messages : 718
Age : 71
Localisation : Ligérien
Emploi : retraité
Modèle du cyclo : piaggio BRAVO année 78
Date d'inscription : 30/03/2010

MessageSujet: Re: Remonter sa culasse ( surtout le décompresseur ...)   Mer 24 Nov 2010 - 13:41

Le serre cable que tu montres va dans ce petit levier et le PETIT bout cylindrique de faible diamètre sous la fourchette de l'écrou de serrage de la culasse !
Wink
Revenir en haut Aller en bas
Hey24
Pilote
Pilote


Masculin Nombre de messages : 242
Age : 22
Localisation : Paris
Modèle du cyclo : Mix 2001 ; PX 2003
Date d'inscription : 14/09/2010

MessageSujet: Re: Remonter sa culasse ( surtout le décompresseur ...)   Mer 24 Nov 2010 - 13:50

Oulaaa ah oui donc effectivement le prédecesseur avait fait n'importe quoi ! :O
Jai enfin pigé ! merci Smile
