 Montage rapide et facile des amortisseurs de fourche.

Aller en bas
+2
lartan
def41
6 participants
AuteurMessage
def41
Tombeur de gomme
Tombeur de gomme
def41

Masculin Nombre de messages : 505
Age : 25
Localisation : Lausanne, Suisse
Emploi : étudiant
Date d'inscription : 22/01/2011

Montage rapide et facile des amortisseurs de fourche. Empty
MessageSujet: Montage rapide et facile des amortisseurs de fourche.   Montage rapide et facile des amortisseurs de fourche. Icon_minitimeVen 19 Aoû 2011 - 15:06

Salut à tous, voici un petit tuto pour monter ses amortisseurs de fourche sans utiliser la ''force brute''.

Premièrement, il faut visser la petite vis située à l'arrière de la fourche avec le ressort:

Montage rapide et facile des amortisseurs de fourche. 0112

Ensuit, il faut pousser le ressort de façon à pouvoir apercevoir le trou de l'amortisseur dans celui de la fourche, puis y planter un tourne-vis ou une autre tige rigide:

Montage rapide et facile des amortisseurs de fourche. 0210

Par la technique du levier, jouerzavec le tourne-vis pour aligner de l'autre côter les deux trous et insérer à nouveau une petite tige métallique:

Montage rapide et facile des amortisseurs de fourche. 0310

Même opération, à l'envers mais cette fois pour y placer LA VIS:

Montage rapide et facile des amortisseurs de fourche. 0410

Maintenant, serrez bien la tête de la vis dans un étaux, vous pourrez ainsi très facilement bouger la fourche pour aligner la vis et le trou de la fourche. Quand vous y êtes, poussez cette dernière contre le bas et cela rentrera comme dans du beurre:

Montage rapide et facile des amortisseurs de fourche. 0610

Vous pouvez désormais visser le boulon et la vis. Il ne reste plus qu'à placer la gomme!

Pour cela j'ai utiliser la technique à JOTTY qu'il a publié sur cette page: https://www.forum-ciao.com/t10753p30-jotty-ciao

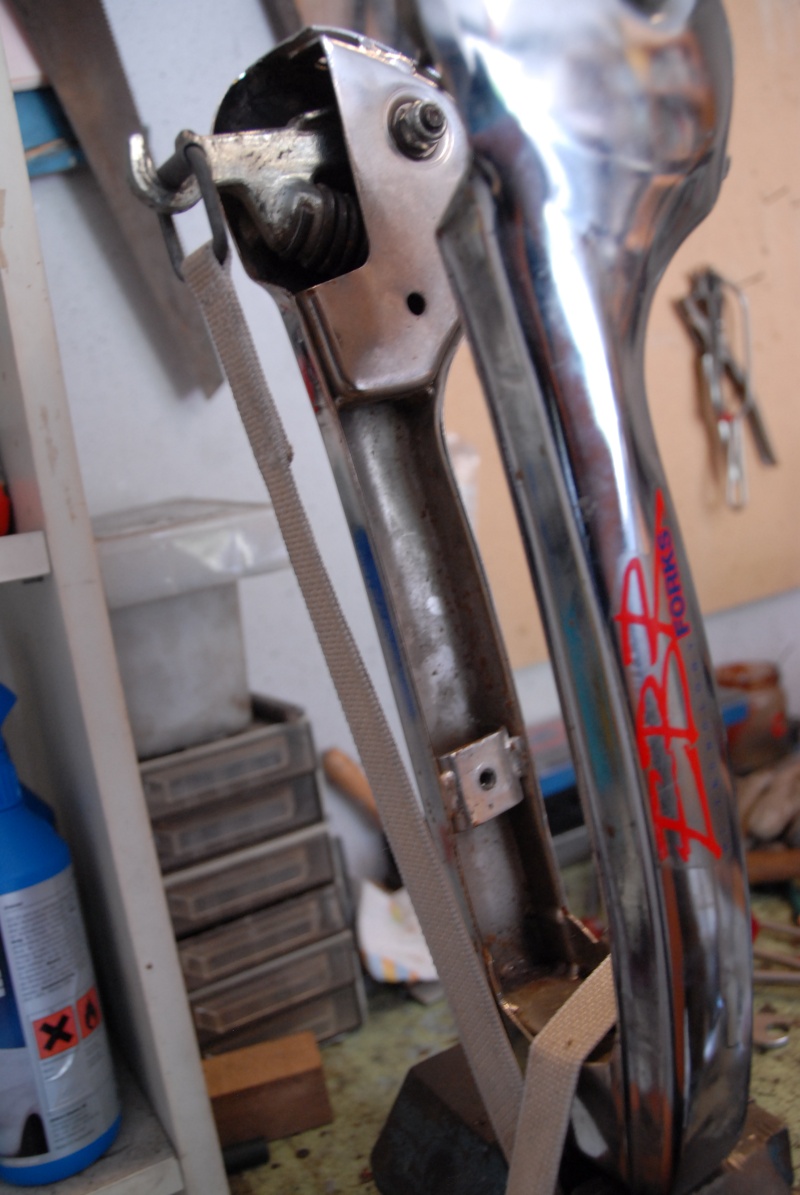

Il faut crocher une boucle de ceinture dans le creux de l'amortisseur prévu pour accueillir l'axe de la roue, puis tirer vers le bas, il est possible de faire le tour de l'étaux avec la ceinture pour éviter que l'installation ne se déssère. Il ne reste plus qu'à placer la gomme...

Montage rapide et facile des amortisseurs de fourche. 0710

Voilà! J'espère que c'est clair, n'héistez pas à me poser des questions!

@ Def41


Dernière édition par def41 le Ven 19 Aoû 2011 - 15:39, édité 1 fois
Revenir en haut Aller en bas
lartan
S'intégre parfaitement au forum
S'intégre parfaitement au forum


Masculin Nombre de messages : 150
Age : 68
Localisation : 56 vannes
Date d'inscription : 11/11/2010

Montage rapide et facile des amortisseurs de fourche. Empty
MessageSujet: Re: Montage rapide et facile des amortisseurs de fourche.   Montage rapide et facile des amortisseurs de fourche. Icon_minitimeVen 19 Aoû 2011 - 15:36

Oui c'est aussi ma méthode , celle des tournevis .

enfin t'est gentil quand tu dis "poussez legerement le ressort"

moi j'ai ovalisé un tube de 30mm de 50 cm pour "bander" ce ressort

je ne bat pas ton record 2 mn ce serai putot 8 mn et a 2 personnes (fourche en place)

felicitations !
Revenir en haut Aller en bas
def41
Tombeur de gomme
Tombeur de gomme
def41

Masculin Nombre de messages : 505
Age : 25
Localisation : Lausanne, Suisse
Emploi : étudiant
Date d'inscription : 22/01/2011

Montage rapide et facile des amortisseurs de fourche. Empty
MessageSujet: Re: Montage rapide et facile des amortisseurs de fourche.   Montage rapide et facile des amortisseurs de fourche. Icon_minitimeVen 19 Aoû 2011 - 15:48

Ouais tu as raison que le mot légèrement était de trop, mais c'est pas si compliqué quand même, des ressorts neufs, donc bien durs, j'ai réussi sans mal. Et tu n'es pas obligé de te moquer de moi si toi tu as eu de la peine... Montage rapide et facile des amortisseurs de fourche. 157204

Revenir en haut Aller en bas
vespa-dr
Co-Administrateur
Co-Administrateur
vespa-dr

Masculin Nombre de messages : 17021
Age : 31
Localisation : 03
Emploi : Maintenance informatique
Modèle du cyclo : piaggio ciao px 1980
Date d'inscription : 25/12/2006

Montage rapide et facile des amortisseurs de fourche. Empty
MessageSujet: Re: Montage rapide et facile des amortisseurs de fourche.   Montage rapide et facile des amortisseurs de fourche. Icon_minitimeVen 19 Aoû 2011 - 16:07

Sympa le tuto,c'est vrai qu'avec cette méthode, çà va vraiment vite, je l'es déjà fais et je confirme qu'à une personne c'est facile  Wink
Revenir en haut Aller en bas
zmax83
Co-Administrateur
Co-Administrateur
zmax83

Masculin Nombre de messages : 7505
Age : 45
Localisation : frejus
Emploi : motard fond de 6
Modèle du cyclo : marlbociao , heinekenciao
Date d'inscription : 15/10/2006

Montage rapide et facile des amortisseurs de fourche. Empty
MessageSujet: Re: Montage rapide et facile des amortisseurs de fourche.   Montage rapide et facile des amortisseurs de fourche. Icon_minitimeVen 19 Aoû 2011 - 18:42

parfait , belle explication précise

agrafé Wink
Revenir en haut Aller en bas
def41
Tombeur de gomme
Tombeur de gomme
def41

Masculin Nombre de messages : 505
Age : 25
Localisation : Lausanne, Suisse
Emploi : étudiant
Date d'inscription : 22/01/2011

Montage rapide et facile des amortisseurs de fourche. Empty
MessageSujet: Re: Montage rapide et facile des amortisseurs de fourche.   Montage rapide et facile des amortisseurs de fourche. Icon_minitimeVen 19 Aoû 2011 - 18:50

Merci Smile
Revenir en haut Aller en bas
IceCool
Tombeur de gomme
Tombeur de gomme
IceCool

Masculin Nombre de messages : 628
Age : 25
Localisation : nimes
Emploi : collegien
Modèle du cyclo : piaggio ciao model P
Date d'inscription : 01/06/2011

Montage rapide et facile des amortisseurs de fourche. Empty
MessageSujet: Re: Montage rapide et facile des amortisseurs de fourche.   Montage rapide et facile des amortisseurs de fourche. Icon_minitimeLun 14 Nov 2011 - 20:57

c'est quoi la gomme xD et ca va ou?
Revenir en haut Aller en bas
beberto33
S'intégre parfaitement au forum
S'intégre parfaitement au forum
beberto33

Masculin Nombre de messages : 107
Age : 49
Localisation : Bordeaux
Modèle du cyclo : Ciao CFE 2T 1981
Date d'inscription : 29/07/2014

Montage rapide et facile des amortisseurs de fourche. Empty
MessageSujet: Re: Montage rapide et facile des amortisseurs de fourche.   Montage rapide et facile des amortisseurs de fourche. Icon_minitimeMer 6 Juil 2016 - 15:44

salut à tous et merci pour ce tuto....

je viens de recevoir mon kit ressort et je dois faire la manip... Question

je vous tiens au jus du temps et du niveau de difficulté que j'ai eu tongue

par contre j'ai une question : pourquoi ne pas mettre les tampons caoutchouc avant ?....
