 Joint spi

Aller en bas
+3
vespa-dr
LimAIlle
André
7 participants
AuteurMessage
André
Tombeur de gomme
Tombeur de gomme
André


Masculin Nombre de messages : 643
Age : 34
Localisation : P a r i s.
Modèle du cyclo : Ciao Polini et Vespa & cyclomteurs coursifié en tout genre
Date d'inscription : 07/08/2009

Joint spi Empty
MessageSujet: Joint spi   Joint spi Icon_minitimeSam 30 Jan 2010 - 21:23

Ma passion du ciao me pousse à dépasser mes limites. J'aime la théorie, mais la pratique m'effraie parfois, je dois bien l'avouer. La peur de mal faire me sclérose. Je voulais vous demandez, enfin non, demandez exclusivement à ceux qui savent comment ce passe la pose du joint spi ? Quand comment doit-on le placer. Doit-on le huiler au préalable ou le chauffer comme les roulements ?
Dams m'a proposer de nous offrir une vidéo à ce sujet. Joint spi 46590

Au sujet du remontage moteur ais-je tout saisi :
- Vilo au réfrigérateur, roulements chauffés dans l'huile. Roulements posé sur le vilo.
- Là néant totale j'ignore s'il faut se consacré au joint spi ou aussi appellé bague d'étanchéité.
- Chauffé les carters. Pause du vilo dans le carter.
- Joint préalablement baigné dans l'huile. fermeture des carters.


Merci de vos lumières.
Revenir en haut Aller en bas
LimAIlle
S'interresse à ce nouveau monde !
S'interresse à ce nouveau monde !
LimAIlle


Masculin Nombre de messages : 31
Age : 53
Date d'inscription : 23/01/2010

Joint spi Empty
MessageSujet: Re: Joint spi   Joint spi Icon_minitimeSam 30 Jan 2010 - 21:37

André respire......... Joint spi 31983

un joint spy ne se chauffe pas, il y as un sens pour le montage( face pleine coté logement dans le carter)
tu peut l'huilé finement si nécessaire autrement non.

place aux experts Joint spi 169178
Revenir en haut Aller en bas
vespa-dr
Co-Administrateur
Co-Administrateur
vespa-dr


Masculin Nombre de messages : 17723
Age : 33
Localisation : 03
Emploi : Maintenance informatique
Modèle du cyclo : piaggio ciao px 1980
Date d'inscription : 25/12/2006

Joint spi Empty
MessageSujet: Re: Joint spi   Joint spi Icon_minitimeSam 30 Jan 2010 - 22:51

en principe le joint spi ce monte à chaud ,une fois les carters couplés et fixés...
Revenir en haut Aller en bas
nosesliderpro17
Poignée en coin
Poignée en coin
nosesliderpro17


Masculin Nombre de messages : 1144
Age : 32
Date d'inscription : 12/05/2007

Joint spi Empty
MessageSujet: Re: Joint spi   Joint spi Icon_minitimeSam 30 Jan 2010 - 23:11

vespa-dr a écrit:
en principe le joint spi ce monte a chaud ,une fois les carters couplé et fixé

euh à chaud vite dit.....

il faut poser les roulements et une fois que le carter à refroidi , tu trouve une douille qui correspond au diametre ext (je crois qu'une de 17 ou 19 est bonne) et aprè, s bah tu t'en sert pour enfoncé ton spy dans son logement le coté plein du coté de l'embrayage

voilou faut pas avoir peur , tu y va avec ta douille et en 30 sec c'est fait Wink...
Revenir en haut Aller en bas
ciaociao
Modérateur
Modérateur
ciaociao


Masculin Nombre de messages : 4711
Age : 58
Localisation : RHONE ALPES
Modèle du cyclo : CIAO PX RI 1988
Date d'inscription : 22/05/2007

Joint spi Empty
MessageSujet: Re: Joint spi   Joint spi Icon_minitimeDim 31 Jan 2010 - 0:48

Extrait du manuel , pouvant étre consulté ici même : http://www.forum-ciao.com/centre-de-documentation-telechargements-f13/manuel-pour-station-service-ciao-et-ciao-mix-t2236.htm


Joint spi Remont10
Joint spi Remont12
Revenir en haut Aller en bas
André
Tombeur de gomme
Tombeur de gomme
André


Masculin Nombre de messages : 643
Age : 34
Localisation : P a r i s.
Modèle du cyclo : Ciao Polini et Vespa & cyclomteurs coursifié en tout genre
Date d'inscription : 07/08/2009

Joint spi Empty
MessageSujet: Re: Joint spi   Joint spi Icon_minitimeDim 31 Jan 2010 - 1:00

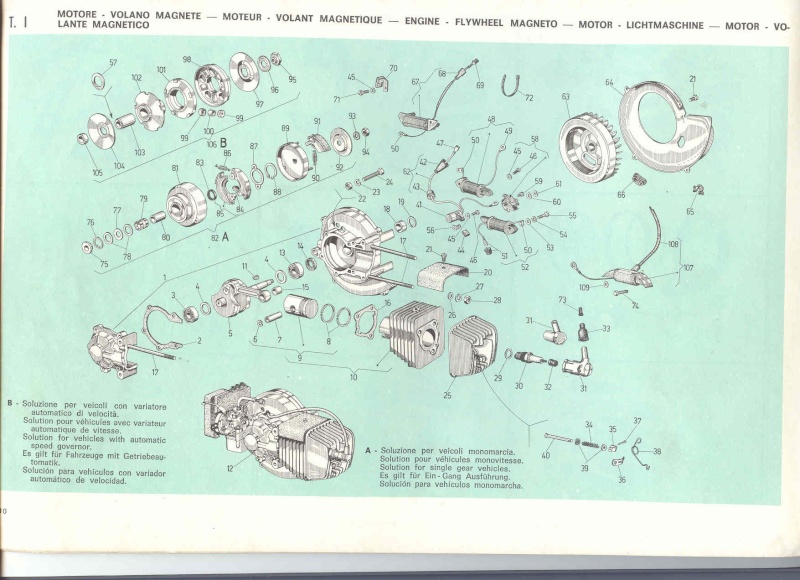

Merci ciaociao, juste avant que tu ne post cette brillante réponse j'ai parcouru le manuel justement et je viens de comprendre le pourquoi de mon incompréhension. Ma foi en l'éclaté ma trompé, en effet sur la vue la bague d'étanchéité est placé face intérieur et non côté volant/allumage là où il se doit d'être placé. Voilà d'où venait ma crainte d'avoir à refermer sans avoir mis cette pièce 14.

Joint spi 0101012
Revenir en haut Aller en bas
André
Tombeur de gomme
Tombeur de gomme
André


Masculin Nombre de messages : 643
Age : 34
Localisation : P a r i s.
Modèle du cyclo : Ciao Polini et Vespa & cyclomteurs coursifié en tout genre
Date d'inscription : 07/08/2009

Joint spi Empty
MessageSujet: Re: Joint spi   Joint spi Icon_minitimeDim 31 Jan 2010 - 2:13

Et au sujet des roulements vous me confirmer qu'il n'y a que deux roulements. Roulement côté moteur et roulement côté volant (Pièce 3 & 13). Ces derniers sont à installer sur le vilo avant d'avoir à le monter, j'entend qu'il n'y a pas de roulement à placer hors vilo directement à même le carter ou je ne sais quoi ?

Pardonnez, pardonnez. J'ai toutes les cartes en mains, il n'y a pas de raison de paniquer, mais je préfère réussir mon coup.
Revenir en haut Aller en bas
ciaociao
Modérateur
Modérateur
ciaociao


Masculin Nombre de messages : 4711
Age : 58
Localisation : RHONE ALPES
Modèle du cyclo : CIAO PX RI 1988
Date d'inscription : 22/05/2007

Joint spi Empty
MessageSujet: Re: Joint spi   Joint spi Icon_minitimeDim 31 Jan 2010 - 6:17

André a écrit:
Et au sujet des roulements vous me confirmer qu'il n'y a que deux roulements. Roulement côté moteur et roulement côté volant (Pièce 3 & 13). Ces derniers sont à installer sur le vilo avant d'avoir à le monter, j'entend qu'il n'y a pas de roulement à placer hors vilo directement à même le carter ou je ne sais quoi ?

Joint spi Sans_t10
Joint spi Sans_t11
Joint spi Sans_t12

EN CONCLUSION:

Joint spi Fotoaz10

En esperant que cette explication te conviendra.... Rolling Eyes Rolling Eyes Rolling Eyes
Revenir en haut Aller en bas
André
Tombeur de gomme
Tombeur de gomme
André


Masculin Nombre de messages : 643
Age : 34
Localisation : P a r i s.
Modèle du cyclo : Ciao Polini et Vespa & cyclomteurs coursifié en tout genre
Date d'inscription : 07/08/2009

Joint spi Empty
MessageSujet: Re: Joint spi   Joint spi Icon_minitimeLun 1 Fév 2010 - 17:18

Merci infiniment ciaociao. Tes réponses me comble.

J'en aurais une autre, espérant ne pas être gavant à la fin. Est-ce que je peux par exemple commencer à poser mes roulement sur mon vilo maintenant et me consacrer la semaine prochaine au montage du vilo dans le demi-carter, où il est conseiller de tout faire d'un bloc.
Question d'organisation, chalumeau/Réfrigérateur/gazinière à des kilomètres les uns des autres Razz
Revenir en haut Aller en bas
ciaociao
Modérateur
Modérateur
ciaociao


Masculin Nombre de messages : 4711
Age : 58
Localisation : RHONE ALPES
Modèle du cyclo : CIAO PX RI 1988
Date d'inscription : 22/05/2007

Joint spi Empty
MessageSujet: Re: Joint spi   Joint spi Icon_minitimeLun 1 Fév 2010 - 17:52

André a écrit:
Merci infiniment ciaociao. Tes réponses me comble.

J'en aurais une autre, espérant ne pas être gavant à la fin. Est-ce que je peux par exemple commencer à poser mes roulement sur mon vilo maintenant et me consacrer la semaine prochaine au montage du vilo dans le demi-carter, où il est conseiller de tout faire d'un bloc.
Question d'organisation, chalumeau/Réfrigérateur/gazinière à des kilomètres les uns des autres Razz

Oui, tout à fait, tu peut effectuer la pose soigneuse des roulements et ensuite dans d'autres circonstances, la pose
de l'ensemble mobile ...

Je part d'un principe: vite et bien ne vont pas ensemble..... Rolling Eyes Rolling Eyes Rolling Eyes
Revenir en haut Aller en bas
RiCCo
Pilote
Pilote
RiCCo


Masculin Nombre de messages : 313
Age : 48
Localisation : valanciennes
Modèle du cyclo : PX --> Si
Date d'inscription : 26/02/2015

Joint spi Empty
MessageSujet: Re: Joint spi   Joint spi Icon_minitimeLun 23 Mar 2015 - 19:51

LimAIlle a écrit:
André respire......... Joint spi 31983

un joint spy ne se chauffe pas, il y as un sens pour le montage( face pleine coté logement dans le carter)
tu peut l'huilé finement si nécessaire autrement non.

place aux experts Joint spi 169178

kk1 a une photo ? , je vois pas très bien :" face pleine coté logement dans le carter " ?

on dois voir la face pleine ou elle dois être dans le carter , par logique je mettrai la face pleine vers l intérieur , pour ne pas que la petite pièces métallique du ressort du joint spi ne s échappe dans le bas moteur scratch
Revenir en haut Aller en bas
jo et ses clous
Service des mines
Service des mines
jo et ses clous


Masculin Nombre de messages : 6502
Age : 72
Localisation : lens
Emploi : ex mecanicien poids lourd
Modèle du cyclo : triporteur ct31t/2
Date d'inscription : 16/02/2011

Joint spi Empty
MessageSujet: Re: Joint spi   Joint spi Icon_minitimeLun 23 Mar 2015 - 20:30

la face pleine doit être du coté allumage , sinon il n'y aura pas d'etancheité
Revenir en haut Aller en bas
RiCCo
Pilote
Pilote
RiCCo


Masculin Nombre de messages : 313
Age : 48
Localisation : valanciennes
Modèle du cyclo : PX --> Si
Date d'inscription : 26/02/2015

Joint spi Empty
MessageSujet: Re: Joint spi   Joint spi Icon_minitimeLun 23 Mar 2015 - 20:40

ok jo , merci , je crois que j ai fait l inverse ... scratch
Revenir en haut Aller en bas
RiCCo
Pilote
Pilote
RiCCo


Masculin Nombre de messages : 313
Age : 48
Localisation : valanciennes
Modèle du cyclo : PX --> Si
Date d'inscription : 26/02/2015

Joint spi Empty
MessageSujet: Re: Joint spi   Joint spi Icon_minitimeLun 23 Mar 2015 - 21:02

jo et ses clous a écrit:
la face pleine doit être du coté allumage , sinon il n'y aura pas d'etancheité

t'aurai pas la ref sous la main stp ? , j ai en remettre un neuf... scratch
Revenir en haut Aller en bas
jo et ses clous
Service des mines
Service des mines
jo et ses clous


Masculin Nombre de messages : 6502
Age : 72
Localisation : lens
Emploi : ex mecanicien poids lourd
Modèle du cyclo : triporteur ct31t/2
Date d'inscription : 16/02/2011

Joint spi Empty
MessageSujet: Re: Joint spi   Joint spi Icon_minitimeLun 23 Mar 2015 - 21:18

les dimensions du joint sont 15x24x5 , tu peux trouver ça chez un marchand de roulement , il n'y a pas Safia sur Valenciennes ?
Revenir en haut Aller en bas
RiCCo
Pilote
Pilote
RiCCo


Masculin Nombre de messages : 313
Age : 48
Localisation : valanciennes
Modèle du cyclo : PX --> Si
Date d'inscription : 26/02/2015

Joint spi Empty
MessageSujet: Re: Joint spi   Joint spi Icon_minitimeMar 24 Mar 2015 - 4:19

A mon taf , je devrai trouvé ça Wink

merci jo
Revenir en haut Aller en bas
RiCCo
Pilote
Pilote
RiCCo


Masculin Nombre de messages : 313
Age : 48
Localisation : valanciennes
Modèle du cyclo : PX --> Si
Date d'inscription : 26/02/2015

Joint spi Empty
MessageSujet: Re: Joint spi   Joint spi Icon_minitimeMar 24 Mar 2015 - 20:05

jo et ses clous a écrit:
les dimensions du joint sont 15x24x5 , tu peux trouver ça chez un marchand de roulement , il n'y a pas Safia sur Valenciennes ?

j en ai trouvé en double lévre , quelqu un a deja essayé ?
Revenir en haut Aller en bas
jo et ses clous
Service des mines
Service des mines
jo et ses clous


Masculin Nombre de messages : 6502
Age : 72
Localisation : lens
Emploi : ex mecanicien poids lourd
Modèle du cyclo : triporteur ct31t/2
Date d'inscription : 16/02/2011

Joint spi Empty
MessageSujet: Re: Joint spi   Joint spi Icon_minitimeMar 24 Mar 2015 - 20:08

pas de problème , c'est mieux , l'épaisseur est aussi 5 ou c'est 6mm ?
Revenir en haut Aller en bas
RiCCo
Pilote
Pilote
RiCCo


Masculin Nombre de messages : 313
Age : 48
Localisation : valanciennes
Modèle du cyclo : PX --> Si
Date d'inscription : 26/02/2015

Joint spi Empty
MessageSujet: Re: Joint spi   Joint spi Icon_minitimeMer 25 Mar 2015 - 4:12

Me semble que ça passe a 7mm pour les double lèvre, et 5mm pour les simple
Revenir en haut Aller en bas
RiCCo
Pilote
Pilote
RiCCo


Masculin Nombre de messages : 313
Age : 48
Localisation : valanciennes
Modèle du cyclo : PX --> Si
Date d'inscription : 26/02/2015

Joint spi Empty
MessageSujet: Re: Joint spi   Joint spi Icon_minitimeMer 25 Mar 2015 - 19:02

voila remplacé , commandé sur123roulement , livraison rapide <3

Joint spi Pukx

Joint spi 1b0e

un grand merci a jo Very Happy
