 dimension des courroies pour ciao et bravo

Voir le sujet précédent Voir le sujet suivant Aller en bas
AuteurMessage
ciaociao
Modérateur
Modérateur
avatar

Masculin Nombre de messages : 4834
Age : 52
Localisation : RHONE ALPES
Modèle du cyclo : CIAO PX RI 1988
Date d'inscription : 22/05/2007

MessageSujet: dimension des courroies pour ciao et bravo   Ven 16 Oct 2009 - 2:01

Mono:

Ciao mono avec poulie de 94mm = 9,5x960

Ciao mono avec poulie de 80mm = 9,5X940

Ciao mono avec poulie de 70mm = 9,5x925

Bravo tuning "mono" avec poulie de 65 et(60.65.70) = 9,5x1015

Bravo tuning "mono"avec poulie de 55-60 = 9,5x1000


Variomatic

Ciao variateur origine :poulie fixe de 90mm = 13x960

Ciao variateur: Malossi/Polini: poulie fixe de 90mm = 950x13

Ciao variateur: Malossi/Polini: poulie fixe de 100mm= 975x13

Bravo variateur origine : = 13x1050


Dernière édition par ciaociao le Sam 17 Oct 2009 - 6:50, édité 3 fois
Revenir en haut Aller en bas
André
Tombeur de gomme
Tombeur de gomme
avatar

Masculin Nombre de messages : 647
Age : 28
Localisation : P a r i s.
Modèle du cyclo : Ciao Polini et Vespa & cyclomteurs coursifié en tout genre
Date d'inscription : 07/08/2009

MessageSujet: Re: dimension des courroies pour ciao et bravo   Ven 16 Oct 2009 - 11:46

En voilà un tuto fort pratique.
Revenir en haut Aller en bas
dams86
Tombeur de gomme
Tombeur de gomme
avatar

Masculin Nombre de messages : 630
Age : 45
Localisation : Poitiers 86
Modèle du cyclo : CIAO PX / BRAVO Hybride
Date d'inscription : 22/04/2008

MessageSujet: Re: dimension des courroies pour ciao et bravo   Ven 16 Oct 2009 - 20:20

Super l'info!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!

Revenir en haut Aller en bas
http://piaggio-ciao-le-blog.kazeo.com/
Bibir
Tombeur de gomme
Tombeur de gomme
avatar

Masculin Nombre de messages : 669
Age : 40
Localisation : Toulouse
Emploi : chaudronnier aéronautique et mécanicien du dimanche
Modèle du cyclo : Moteurs Malossi et Polini en projets.
Date d'inscription : 27/02/2007

MessageSujet: Re: dimension des courroies pour ciao et bravo   Sam 17 Oct 2009 - 0:40

Salut, et merci pour ces informations.

Pour une poulie de 70, Malossi donne 5 mm de plus : 930 x 9,5.



Enfin perso je préfère toujours plus court pour un plus grand réglage de tension...

Pour que le tuto soit complet, il faudrait parler de la cloche d'embrayage Simonini (pour poulie fixe), dans un but de donner plus d'allonge, comme avec une poulie de 80 :



http://www.treatland.tv/vespa-piaggio-simonini-clutch-bell-p/vespa-simonini-clutch-bell.htm

L'avantage premier est de pouvoir rouler avec une courroie d'origine (lire plus bas) plus facile à trouver, et le second de moins bouffer la fixation centrale du carter plastique, car la courroie se retrouve légèrement remontée.

D'après un rapide calcul, avec poulie d'origine, la courroie adaptée serait théoriquement de 975 x 9,5 soit 15 mm de plus que l'origine.

Mais dans la pratique en reculant le moteur de 8 mm (par rapport à un Ciao avec cloche et poulie d'origines), cela devrait passer avec une courroie de dimensions d'origine, vu qu'on est toujours obligé de tendre de plus de 8 mm. Ca risque d'être juste pour monter la courroie, alors monter d'abord l'embrayage avec la courroie, puis démonter la poulie avant de la remonter avec la courroie en dedans.

Par contre, dans le cas du variateur, je ne comprends pas d'où sortent les 25 mm de différence entre les poulies en 90 et en 100 mm ?

Si avec un variateur, on peut tourner moteur reculé à fond (meilleure pêche au démarrage), alors avec le récepteur JMPB de 90 et moteur avancé de 10 mm, la même courroie devrait convenir. Avec moins de marge pour un futur besoin de tension si besoin...
Revenir en haut Aller en bas
ciaociao
Modérateur
Modérateur
avatar

Masculin Nombre de messages : 4834
Age : 52
Localisation : RHONE ALPES
Modèle du cyclo : CIAO PX RI 1988
Date d'inscription : 22/05/2007

MessageSujet: Re: dimension des courroies pour ciao et bravo   Sam 17 Oct 2009 - 6:47

Aprés "traduction" de ton lien, on peut lire ceci...........

((( simonini à renforcé l'emballage de la cloche d'embrayage pour les vélomoteurs sans variateur et la cinétique de vespa/ piaggio.

ceux-ci ont une taille 37.5mm avant de poulie pour une vitesse supérieure

taille courante de poulie d'embrayage = 27.5mm

inclut les deux roulements déjà installés. mais vous devrez mettre dans cette cloche, touts l'interieur de votre embrayage courant, comme les joints, les entretoises et tous les embrayage de démarrages et machoires d'embrayage. ( x3)

appareillez ceci avec les machoires d'embrayage vendues par malossi et des ressorts de course de tension pour la traction supprême de la poignée ...

changez votre poulie arrière pour le rapport parfait.......soit avec une grande ou une petite...)))



Donc, par déduction, on devrait rajouter les 10 mm de différence de diamétre au niveau de la poulie

"SIMONINI" à la longueur préconisé???

Ce qui devrait donner:::

Ciao mono cloche simonini ,avec poulie de 94mm = 9,5x970

Ciao mono cloche simonini ,avec poulie de 80mm = 9,5X950

Ciao mono cloche simonini ,avec poulie de 70mm = 9,5x935 ou 940

Bravo tuning "mono" cloche simonini ,avec poulie de 65 et(60.65.70) = 9,5x1025

Bravo tuning "mono"cloche simonini ,avec poulie de 55-60 = 9,5x1010

En attendant vos avis ............

Wink Wink Wink
Revenir en haut Aller en bas
Bibir
Tombeur de gomme
Tombeur de gomme
avatar

Masculin Nombre de messages : 669
Age : 40
Localisation : Toulouse
Emploi : chaudronnier aéronautique et mécanicien du dimanche
Modèle du cyclo : Moteurs Malossi et Polini en projets.
Date d'inscription : 27/02/2007

MessageSujet: Re: dimension des courroies pour ciao et bravo   Lun 19 Oct 2009 - 0:09

Salut, mais où trouver une courroie en 970 ? Comme expliqué plus haut, la courroie d'origine devrait convenir.

Bibir a écrit:
Par contre, dans le cas du variateur, je ne comprends pas d'où sortent les 25 mm de différence entre les poulies en 90 et en 100 mm ?
Revenir en haut Aller en bas
elidra
Tombeur de gomme
Tombeur de gomme


Masculin Nombre de messages : 373
Age : 44
Localisation : tarn
Emploi : mecanicien moto
Modèle du cyclo : ciao 1967
Date d'inscription : 12/09/2009

MessageSujet: Re: dimension des courroies pour ciao et bravo   Mar 27 Oct 2009 - 7:14

Bibir a écrit:
Salut, mais où trouver une courroie en 970 ? Comme expliqué plus haut, la courroie d'origine devrait convenir.

Bibir a écrit:
Par contre, dans le cas du variateur, je ne comprends pas d'où sortent les 25 mm de différence entre les poulies en 90 et en 100 mm ?
courroie d alternateur ou de services voiture!
Revenir en haut Aller en bas
Bibir
Tombeur de gomme
Tombeur de gomme
avatar

Masculin Nombre de messages : 669
Age : 40
Localisation : Toulouse
Emploi : chaudronnier aéronautique et mécanicien du dimanche
Modèle du cyclo : Moteurs Malossi et Polini en projets.
Date d'inscription : 27/02/2007

MessageSujet: Re: dimension des courroies pour ciao et bravo   Lun 23 Nov 2009 - 5:04

Oui mais c'est du 9,5 de large. Cela risque d'être difficile de trouver la bonne longueur.

Sinon, si la courroie d'origine est vraiment trop petite avec la cloche Simonini, on pourra la combiner avec une poulie de 90.
Revenir en haut Aller en bas
Frutz
Bavard
Bavard


Masculin Nombre de messages : 57
Age : 27
Localisation : Stras
Date d'inscription : 12/05/2009

MessageSujet: Re: dimension des courroies pour ciao et bravo   Sam 11 Aoû 2012 - 12:55

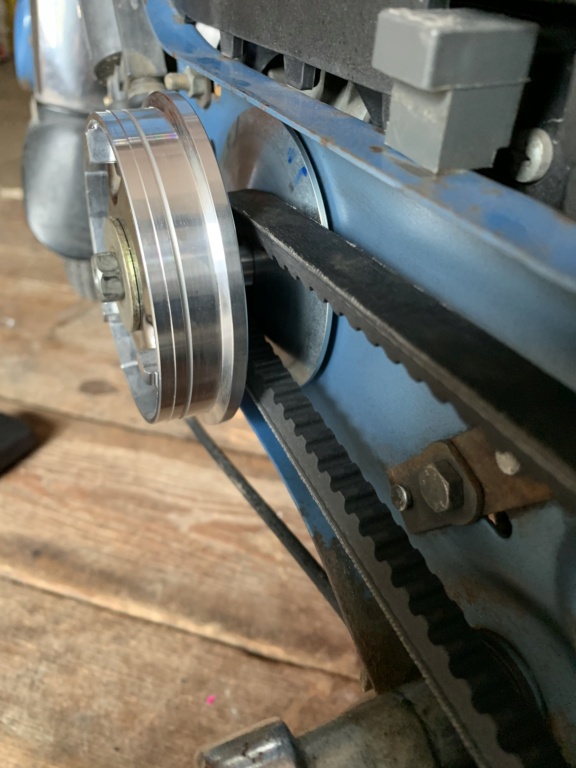

Je viens d'installer le multivar sur ma brêle
J'ai mis la courroie que le vendeur m'a fourni avec
Mais elle est trop longue

Qui pourrait m'indiquer la bonne référence ????

950 ou 975 ????


[img][/img]

[img][/img]
Revenir en haut Aller en bas
pierrot7
Posteur confirmé
Posteur confirmé
avatar

Masculin Nombre de messages : 97
Age : 46
Modèle du cyclo : Ciao PX
Date d'inscription : 22/09/2012

MessageSujet: Re: dimension des courroies pour ciao et bravo   Jeu 27 Sep 2012 - 18:18

Bonjour,
je n'ai pas vu le modèle pour le ciao équipé d'un variateur et d'un embrayage d'origine ( à l'arrière).
Pourriez vous m'informer des dimensions.
Merci et bonne route.
Serait ce celle du bravo???
Je précise j'ai un Ciao.
Merci
Revenir en haut Aller en bas
obamo
Tombeur de gomme
Tombeur de gomme
avatar

Masculin Nombre de messages : 525
Age : 23
Localisation : Paris
Emploi : étudiant
Modèle du cyclo : ciao px 1981, solex 3800
Date d'inscription : 14/11/2011

MessageSujet: Re: dimension des courroies pour ciao et bravo   Jeu 27 Sep 2012 - 21:41

QUOI? tout est la...
Revenir en haut Aller en bas
pierrot7
Posteur confirmé
Posteur confirmé
avatar

Masculin Nombre de messages : 97
Age : 46
Modèle du cyclo : Ciao PX
Date d'inscription : 22/09/2012

MessageSujet: Re: dimension des courroies pour ciao et bravo   Jeu 27 Sep 2012 - 22:55

bonsoir,
je ne met pas ta parole en doute Obamo, c'est juste que sur chaque ligne par modèle il y a une poulie fixe!!!
Et sur mon ciao il n'y a pas de poulie fixe.
A l'avant un variateur (celui avec les petits galets ronds dedans) et à l'arrière un genre de variateur ou embrayage (avec des masselottes et un gros ressort).
Voilà pourquoi je n'arrive pas à identifier mon modèle dans la liste.
Merci à toi de m'éclairer.
Revenir en haut Aller en bas
obamo
Tombeur de gomme
Tombeur de gomme
avatar

Masculin Nombre de messages : 525
Age : 23
Localisation : Paris
Emploi : étudiant
Modèle du cyclo : ciao px 1981, solex 3800
Date d'inscription : 14/11/2011

MessageSujet: Re: dimension des courroies pour ciao et bravo   Jeu 27 Sep 2012 - 23:22

HA t'as pas comprendu quand ya marqué poulie c'est celle que tu as sur ton genre d'embrayage donc regarde bien le taille de ta poulie mobile Wink
Revenir en haut Aller en bas
pierrot7
Posteur confirmé
Posteur confirmé
avatar

Masculin Nombre de messages : 97
Age : 46
Modèle du cyclo : Ciao PX
Date d'inscription : 22/09/2012

MessageSujet: Re: dimension des courroies pour ciao et bravo   Jeu 27 Sep 2012 - 23:51

Cool, merci Obamo pour avoir pris un peu de ton temps.
Je vérifirais ça.
Merci encore!!
Revenir en haut Aller en bas
pierrot7
Posteur confirmé
Posteur confirmé
avatar

Masculin Nombre de messages : 97
Age : 46
Modèle du cyclo : Ciao PX
Date d'inscription : 22/09/2012

MessageSujet: Re: dimension des courroies pour ciao et bravo   Jeu 27 Sep 2012 - 23:59

Hum!!!!! Celle qui est montée fait 12mm de large, ce doit ètre une 13 usée, et ma poulie fait 100 mm.
Celà ne correspond à rien!!
Revenir en haut Aller en bas
pierrot7
Posteur confirmé
Posteur confirmé
avatar

Masculin Nombre de messages : 97
Age : 46
Modèle du cyclo : Ciao PX
Date d'inscription : 22/09/2012

MessageSujet: Re: dimension des courroies pour ciao et bravo   Ven 28 Sep 2012 - 0:00

Mesurée au calibre à coulisse!! C'est quoi cet engin que je viens d'acheter??
Revenir en haut Aller en bas
jeanbiere
Poignée en coin
Poignée en coin
avatar

Masculin Nombre de messages : 878
Age : 50
Date d'inscription : 19/03/2012

MessageSujet: Re: dimension des courroies pour ciao et bravo   Ven 28 Sep 2012 - 6:13

sisi ça correspond a 13 x 975 Wink
Revenir en haut Aller en bas
pierrot7
Posteur confirmé
Posteur confirmé
avatar

Masculin Nombre de messages : 97
Age : 46
Modèle du cyclo : Ciao PX
Date d'inscription : 22/09/2012

MessageSujet: Re: dimension des courroies pour ciao et bravo   Ven 28 Sep 2012 - 12:06

Qu'est ce que je ne ferais pas sans vous!!!!!
Merci beaucoup les gars.
Revenir en haut Aller en bas
roma
Bavard
Bavard


Masculin Nombre de messages : 69
Age : 36
Date d'inscription : 29/11/2011

MessageSujet: Re: dimension des courroies pour ciao et bravo   Jeu 4 Avr 2013 - 12:53

quelqu un a des infos pour une courroie de SI avec vario celles de ciao sont trop courtes Sad
Revenir en haut Aller en bas
jmjfreeride
Modérateur
Modérateur
avatar

Masculin Nombre de messages : 1717
Age : 22
Localisation : nice
Emploi : BTS méca
Modèle du cyclo : ciao modifié old school, ciao 81, fantic fm370, aprilia tuareg 125
Date d'inscription : 05/03/2012

MessageSujet: Re: dimension des courroies pour ciao et bravo   Jeu 4 Avr 2013 - 13:45

la courroie malossi pour si fait 1143mm
Revenir en haut Aller en bas
roma
Bavard
Bavard


Masculin Nombre de messages : 69
Age : 36
Date d'inscription : 29/11/2011

MessageSujet: Re: dimension des courroies pour ciao et bravo   Jeu 4 Avr 2013 - 18:11

on a des 13*1138 en gates au magasin ca devrait le faire merci pour l'info Wink
Revenir en haut Aller en bas
jmjfreeride
Modérateur
Modérateur
avatar

Masculin Nombre de messages : 1717
Age : 22
Localisation : nice
Emploi : BTS méca
Modèle du cyclo : ciao modifié old school, ciao 81, fantic fm370, aprilia tuareg 125
Date d'inscription : 05/03/2012

MessageSujet: Re: dimension des courroies pour ciao et bravo   Jeu 4 Avr 2013 - 18:28

pas de soucis ça doit y aller impécable Wink
Revenir en haut Aller en bas
beberto33
Posteur confirmé
Posteur confirmé
avatar

Masculin Nombre de messages : 92
Age : 45
Localisation : Bordeaux
Modèle du cyclo : Ciao CFE 2T 1981
Date d'inscription : 29/07/2014

MessageSujet: Re: dimension des courroies pour ciao et bravo   Jeu 16 Juil 2015 - 16:41

ciaociao a écrit:
Mono:

Ciao mono avec poulie de   94mm  = 9,5x960

Ciao mono avec poulie de 80mm  = 9,5X940

Ciao mono avec poulie de 70mm  = 9,5x925

Bravo tuning "mono" avec poulie de 65 et(60.65.70) = 9,5x1015

Bravo tuning "mono"avec  poulie de 55-60 = 9,5x1000


Variomatic

Ciao variateur origine :poulie fixe de 90mm  = 13x960

Ciao variateur: Malossi/Polini: poulie fixe de 90mm  = 950x13

Ciao variateur: Malossi/Polini: poulie fixe de 100mm=  975x13

Bravo variateur origine : = 13x1050

Salut à tous,
j'ai vu une poulie de 105 !
quelle dimension pour la courroie svp
merci d'avance
Revenir en haut Aller en bas
Manod
Nouveau
Nouveau


Masculin Nombre de messages : 4
Age : 22
Date d'inscription : 23/08/2016

MessageSujet: Re: dimension des courroies pour ciao et bravo   Jeu 15 Sep 2016 - 19:05

Bonjour! J'ai récemment acheté un ciao, j'ai pu le démarrer quelques fois mais je me suis rendu compte que la courroie était trop large, même tendu au maximum. Elle ne fait plus tourner l'embrayage, que me conseillez vous comme taille de courroie et quel modèle. Il s'agit d'un Piaggio Ciao C7V6T de 1988, pièces d'origines. Merci d'avance !
Revenir en haut Aller en bas
Contenu sponsorisé




MessageSujet: Re: dimension des courroies pour ciao et bravo

Revenir en haut Aller en bas

dimension des courroies pour ciao et bravo
Voir le sujet précédent Voir le sujet suivant Revenir en haut
Page 1 sur 1
 Sujets similaires
-
» demande pour ciao
» Pot proma
» Pneu pour ciao
» POt pour ciao d'origine
» Pneus pour ciao

Permission de ce forum:Vous ne pouvez pas répondre aux sujets dans ce forum
Forum Ciao :: Le garage. :: Tutoriels de préparation: bons plans et astuces. :: Partie cycle-
Sauter vers:
