MessageSujet: Kick, mon exemple   Kick, mon exemple Icon_minitimeDim 7 Avr 2019 - 20:22

Bjr,
Lorsque j'ai récupéré mob CIAO pas de pédales mais un kick, coté droit, dont l'axe remplace l'axe des pédales et porte une couronne dentée avec en son centre un système d'anti-retour avec butée et ressort.
La butée revient contre une plaque butée fixée au cadre.
Un quart de tour suffit et gràce au ressort le kick revient à la verticale ds sa position initiale (butée à butée).
La couronne dentée entraîne la chaîne qui entraîne la roue etc... vous connaissez la suite pour démarrer.

Les photos seront certainement plus claires que mes explications.
Kick, mon exemple 2018-110

Kick, mon exemple 2019-015

Kick, mon exemple 2019-014

Par contre je ne peu pas vous dire d’où vient le système, aucun marquage.
Revenir en haut Aller en bas
vespa-dr
Co-Administrateur
Co-Administrateur
vespa-dr

Masculin Nombre de messages : 16294
Age : 29
Localisation : 03
Emploi : Maintenance informatique
Modèle du cyclo : piaggio ciao px 1980
Date d'inscription : 25/12/2006

Kick, mon exemple Empty
MessageSujet: Re: Kick, mon exemple   Kick, mon exemple Icon_minitimeDim 7 Avr 2019 - 21:33

Salut,

soit c'est du "made home"


Ou dispo au catalogue dans les années 90, il me semble l'avoir déjà vu, mais très rare
Revenir en haut Aller en bas
Dine_nasty
Posteur confirmé
Posteur confirmé
Dine_nasty

Masculin Nombre de messages : 125
Age : 43
Localisation : Moselle
Emploi : Technicien banc d'essais
Modèle du cyclo : Ciao PX
Date d'inscription : 16/08/2017

Kick, mon exemple Empty
MessageSujet: Re: Kick, mon exemple   Kick, mon exemple Icon_minitimeLun 8 Avr 2019 - 9:07

Salut

J'aime bien le principe...peux tu détailler le système de ressort ?
Revenir en haut Aller en bas
JLD
S'interresse
S'interresse
JLD

Masculin Nombre de messages : 16
Age : 58
Modèle du cyclo : CIAO erre 2 Type CFN1T n°7530 de 1980
Date d'inscription : 07/03/2018

Kick, mon exemple Empty
MessageSujet: Re: Kick, mon exemple   Kick, mon exemple Icon_minitimeLun 8 Avr 2019 - 17:36

Bjr,

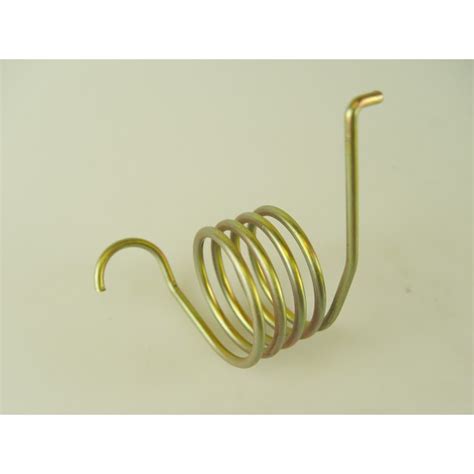

Oh, pas compliqué c'est un ressort de rappel classique (cf. la photo exemple, car autrement il faudrait que je démonte le kick).
L'axe du kick (ex pédalier) passe en son centre.
La terminaison en forme de crochet vient se prendre dans la pièce métallique fixée au cadre et qui fait aussi office de butée qd le kick revient en AR.
La terminaison perpendiculaire rentre dans un trou pratiqué dans la couronne dentée.
Le plus compliqué dans l'histoire, c'est de mettre en place le ressort bandé !
Kick, mon exemple Image10

Effectivement, je pense que c'est pas une fabrication industrielle
Revenir en haut Aller en bas
Dine_nasty
Posteur confirmé
Posteur confirmé
Dine_nasty

Masculin Nombre de messages : 125
Age : 43
Localisation : Moselle
Emploi : Technicien banc d'essais
Modèle du cyclo : Ciao PX
Date d'inscription : 16/08/2017

Kick, mon exemple Empty
MessageSujet: Re: Kick, mon exemple   Kick, mon exemple Icon_minitimeMar 9 Avr 2019 - 10:39

Ça ira parfaitement !! Merci
Revenir en haut Aller en bas
JLD
S'interresse
S'interresse
JLD

Masculin Nombre de messages : 16
Age : 58
Modèle du cyclo : CIAO erre 2 Type CFN1T n°7530 de 1980
Date d'inscription : 07/03/2018

Kick, mon exemple Empty
MessageSujet: Complément sur le ressort de rappel   Kick, mon exemple Icon_minitimeSam 20 Avr 2019 - 10:37

Voici une vue du ressort de rappel du kick.
J'ai fait une petite gorge dans la butée pour que le ressort ne se désengage pas de la butée une fois en position.
Kick, mon exemple 2019-016
