Un CIAO breton au couleur de l'OM Empty
MessageSujet: Un CIAO breton au couleur de l'OM   Un CIAO breton au couleur de l'OM Icon_minitimeVen 17 Aoû 2018 - 13:23

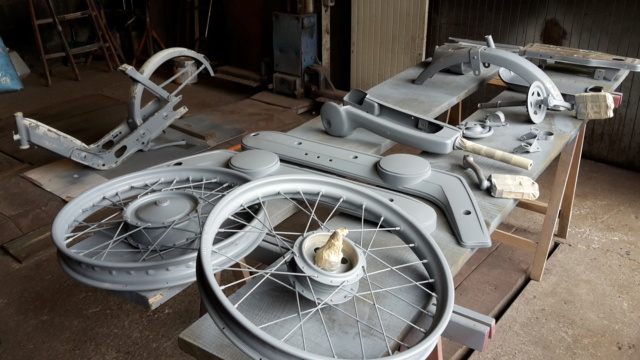

Voici la première partie : achat, démontage,  sablage, appret, ponçage, mise en peinture.
3 couleurs :
- gris métal pour les jantes rayons (chrome trop abimé ...)
- bleu olympique de Marseille pour le cadre, fourche et garde boue
- blanc pour le reste
Un CIAO breton au couleur de l'OM 0111  Un CIAO breton au couleur de l'OM 20180815Un CIAO breton au couleur de l'OM 20180816

Un CIAO breton au couleur de l'OM 20180812  Un CIAO breton au couleur de l'OM 20180813  Un CIAO breton au couleur de l'OM 20180814
Un CIAO breton au couleur de l'OM 20180817  Un CIAO breton au couleur de l'OM 20180818

Un CIAO breton au couleur de l'OM 20180819  Un CIAO breton au couleur de l'OM 20180821

Un CIAO breton au couleur de l'OM 20180820  Un CIAO breton au couleur de l'OM 20180822

Un CIAO breton au couleur de l'OM 20180825  Un CIAO breton au couleur de l'OM 20180824

Un CIAO breton au couleur de l'OM 20180823  Un CIAO breton au couleur de l'OM 20180826


Nous avons beaucoup lu d'articles sur le forum concernant la partie mécanique, mais un coup de main de "jo et ses clous" ou "vespa-dr" ou tout autre membre avec des connaissances mécaniques sera le bienvenu pour faire les bons choix et adaptations nécessaires.

En effet, à n'y rien comprendre, moteur avec le CIAO :
- un CIAO PX 25, qui roule à 40 km/h .....
- un moyeu français ?, belge ?, suisse ? ..... nous compterons le nombre de tour de la poulie pour un tour de roue au remontage
- une poulie de 80-84
- un carburateur avec 10 au filtre à air, 12 à l'admission et un gicleur de 42, filtre à air avec 3 trous dont 2 avec mousse et 1 libre
- une admission 16 exterieur et 10 interieur
- allumage avec sortie bougie comprenant un condensateur ??? + 1 fil vert ??? (à rupteur avec condensateur jaune)
- une bougie br4hsa (pourtant ce n'est pas un allumage electronique ....)

Un CIAO breton au couleur de l'OM 20180827

Premier test d'allumage sur ce premier moteur : une lampe témoin en sortie d'allumage-bobine clignote en faisant tourner avec une perceuse. Etincelle à la bougie après installation de la bobine

Un deuxième moteur à disposition en pièce détaché :
- une admission 16 exterieur et 10 interieur
- allumage avec sortie bougie (à rupteur avec condensateur jaune)

Un CIAO breton au couleur de l'OM 20180828

Premier test d'allumage sur ce deuxième moteur : une lampe témoin en sortie de bobine reste constamment allumée en faisant tourner avec une perceuse alors que clignote avec le premier moteur. Pas d'étincelle à la bougie après installation de la bobine.

A bientôt,
Revenir en haut Aller en bas
AnthoCiao
S'interresse
S'interresse
AnthoCiao

Masculin Nombre de messages : 26
Age : 16
Localisation : Bretagne
Emploi : Etudiant
Modèle du cyclo : Piaggio Ciao PX 25
Date d'inscription : 12/08/2018

Un CIAO breton au couleur de l'OM Empty
MessageSujet: Remontage   Un CIAO breton au couleur de l'OM Icon_minitimeMer 22 Aoû 2018 - 22:22

Voici quelques photos du Ciao remonté avec les pièces reçus de JMPB pour la partie cycle :

Un CIAO breton au couleur de l'OM 20180830 Un CIAO breton au couleur de l'OM 20180831
Un CIAO breton au couleur de l'OM 20180829 Un CIAO breton au couleur de l'OM 20180832

Tout fonctionne comme à l'origine, y compris le faisceau électrique (qui reste toujours un mystère !!!)
Revenir en haut Aller en bas
AnthoCiao
S'interresse
S'interresse
AnthoCiao

Masculin Nombre de messages : 26
Age : 16
Localisation : Bretagne
Emploi : Etudiant
Modèle du cyclo : Piaggio Ciao PX 25
Date d'inscription : 12/08/2018

Un CIAO breton au couleur de l'OM Empty
MessageSujet: Préparation du dexième moteur    Un CIAO breton au couleur de l'OM Icon_minitimeMer 22 Aoû 2018 - 22:28

Le deuxième moteur est complètement démonté et les carters sont ouverts. Il trempe gentiment dans le gasoil pour un bon décrassage.

Un CIAO breton au couleur de l'OM 20180834 Un CIAO breton au couleur de l'OM 20180833

L'objectif est de préparer ce dernier, sans pour autant en faire une bête de course :
- amélioration du carter
- admission à 13mm
- carburateur 13/13 avec filtre à air polini et choix du bon gicleur
- changement du haut moteur : cylindre - piston - culasse
- pot : proma circuit

Nous restons à l'écoute de toutes les informations qui nous permettrons de mener à bien ces modifications et de passer commande auprès de JMPB.

Le forum est aujourd'hui très dense et il est difficile de trouver les bonnes données.

Quelque(s) un(s) parmi vous pourrai(ent) il(s) nous aider ? Merci d'avance !

A bientôt,
Revenir en haut Aller en bas
cafardefonderie
S'interresse
S'interresse


Masculin Nombre de messages : 36
Age : 22
Modèle du cyclo : ciao p (pour prolo )
Date d'inscription : 08/07/2018

Un CIAO breton au couleur de l'OM Empty
MessageSujet: Re: Un CIAO breton au couleur de l'OM   Un CIAO breton au couleur de l'OM Icon_minitimeJeu 23 Aoû 2018 - 21:43

salutation !
beau projet ! dommage que ce soit au couleur de l'om, pour m'a part, le foot aujourd'hud ça craint comme sport, mais le rendu est super et rappel plus polini ! Un CIAO breton au couleur de l'OM 671370
et un ciao de plus sauvé !
j'ai hate de voir d'autres photo de la bete ainsi que sont moteur et des réalisation !
bon courage !
cheers
