MessageSujet: Kit DR 38,4 Transfert à modifier?   Kit DR 38,4 Transfert à modifier? Icon_minitimeLun 30 Avr 2012 - 12:29

Yop,

Bon ben encore une question, et celle-ci s'adresse aux pros Smile

Je me suis payé un p'tit kit 38,4mm DR et ce qui m'étonne c'est qu'à l'intérieur du cylindre il y a comme deux transferts "inachevés" et qui correspondraient parfaitement aux deux petits transferts qu'il y a sur les kits Polini, et qui donc seraient à la bonne place dans un bas moteur Polini.

Quand je dis "inachevés" c'est qu'ils sont présents à l'intérieur du cylindre mais pas "percés" au niveau de l'embase du cylindre, cette dernière (l'embase) ne comprenant que les deux transferts traditionnels. Je me demande donc s'il est possible, conseillé ou déconseillé d'ouvrir ces transferts additionnels pour gagner en performances?

Je me dis que s'ils sont présents dans le cylindre c'est qu'ils doivent bien servir à quelque chose, mais servent-ils dans l'état ou une fois ouverts depuis l'embase?

Bref, je joins plusieurs photos pour que vous puissiez mieux comprendre (j'espère) mes propos Kit DR 38,4 Transfert à modifier? 85894


Kit DR 38,4 Transfert à modifier? P1080872m

Kit DR 38,4 Transfert à modifier? P1080873c

Kit DR 38,4 Transfert à modifier? P1080874

Kit DR 38,4 Transfert à modifier? P1080875g

Kit DR 38,4 Transfert à modifier? P1080877t

Voili voilou...

++

Seb
Revenir en haut Aller en bas
ciaopeuge
S'interresse
S'interresse
ciaopeuge

Masculin Nombre de messages : 23
Age : 27
Localisation : Vaucluse
Modèle du cyclo : ciao px
Date d'inscription : 26/04/2012

Kit DR 38,4 Transfert à modifier? Empty
MessageSujet: Re: Kit DR 38,4 Transfert à modifier?   Kit DR 38,4 Transfert à modifier? Icon_minitimeLun 30 Avr 2012 - 14:35

Salut, je ne pense pas que tu dois les modifier de cette manière pour augmenter tes perfs car en perçant à l'embase pour faire simple, tes gaz seront orientés d'une certaine façon dans ton cylindre. et en fait, un kit que ce soit pour ciao ou un autre deux temps, ca joue pas sur le nombre de transfert mais surtout sur leur orientation et donc, le balayage des gaz dans le cylindre.
De plus, Bidalot avait sortit un kit qui se montait sur des 103 et il n'y avait que 4 transferts et il marchait super bien.

Pour en revenir a ton dr, ton piston doit avoir 2 lumières rondes du côté de ces transferts : Quand ton piston monte, ces lumières permettent le remplissage et le stockage des gaz dans tes transferts "inachevés" quand il redescend, ces transferts sont obstrués par le piston puis, quand il est assez descendu, ces gaz vont dans ta chambre de combustion.

Je trouve que c'est même bien étudié car dans une configuration très poussée (pas avec ce kit) , le fait d'avoir un cylindre avec les transferts "creusés" de cette façon là permet une diminution des volumes mort dans le carter et donc, augmenter la pré-compression. le gain est que le passage des gaz du carter au cylindre n'a pas à être réalisé donc, on évite de limer donc d'augmenter les volumes morts.
mais ce dernier paragraphe est seulement ma théorie...

Au fait, j'ai deux piston pour un DR 38,4 neufs avec leurs segments. si un piston t'intéresse, n'hésites pas à me faire un signe.

J'espère que tu m'as compris.

à plus.
Revenir en haut Aller en bas
Chtitam'
Piston affolé
Piston affolé
Chtitam'

Masculin Nombre de messages : 2281
Age : 44
Localisation : Suisse, Jura-Bernois
Modèle du cyclo : Ciao PX
Date d'inscription : 21/07/2010

Kit DR 38,4 Transfert à modifier? Empty
MessageSujet: Re: Kit DR 38,4 Transfert à modifier?   Kit DR 38,4 Transfert à modifier? Icon_minitimeLun 30 Avr 2012 - 14:46

Ok ok, oui je t'ai très bien compris et je vois dans quelle logique ton raisonnement s'applique. Je me posais simplement la question vu le placement de ces "transferts", parfaitements situés par rapport à tous les bas moteurs Polini...mais du coup je pense que je vais le retravailler sur les transferts "d'origine" et laisser ces deux-là tranquilles, quoique je vais peut-être déjà le tester tel quel sur des carters préparés et voir ce que ça donne Smile

Merci pour ton intervention fort instructive Wink

Seb
Revenir en haut Aller en bas
jo et ses clous
Service des mines
Service des mines
jo et ses clous

Masculin Nombre de messages : 6204
Age : 67
Localisation : lens
Emploi : ex mecanicien poids lourd
Modèle du cyclo : triporteur ct31t/2
Date d'inscription : 16/02/2011

Kit DR 38,4 Transfert à modifier? Empty
MessageSujet: Re: Kit DR 38,4 Transfert à modifier?   Kit DR 38,4 Transfert à modifier? Icon_minitimeLun 30 Avr 2012 - 15:26

tres bonne explication technique Kit DR 38,4 Transfert à modifier? 124999
Revenir en haut Aller en bas
jmjfreeride
Modérateur
Modérateur
jmjfreeride

Masculin Nombre de messages : 1685
Age : 24
Localisation : nice
Emploi : BTS méca
Modèle du cyclo : ciao modifié old school, ciao 81, fantic fm370, aprilia tuareg 125
Date d'inscription : 05/03/2012

Kit DR 38,4 Transfert à modifier? Empty
MessageSujet: Re: Kit DR 38,4 Transfert à modifier?   Kit DR 38,4 Transfert à modifier? Icon_minitimeLun 30 Avr 2012 - 17:38

moi je pense que c'est plutôt les "trous" dans le piston qui permettent de laisser passer les gaz, c'est pour ça que les transferts descendent bas dans le cylindre
Revenir en haut Aller en bas
Dhalsim1er
Modérateur
Modérateur
Dhalsim1er

Masculin Nombre de messages : 2586
Age : 44
Localisation : Gironde
Emploi : ingé son
Modèle du cyclo : QUE du Piaggio...!!!
Date d'inscription : 03/02/2009

Kit DR 38,4 Transfert à modifier? Empty
MessageSujet: Re: Kit DR 38,4 Transfert à modifier?   Kit DR 38,4 Transfert à modifier? Icon_minitimeLun 30 Avr 2012 - 20:22

Je pense l'explication de ciaopeuge très bonne, j'avais déjà posé la question pour le 43 olympia, et j'avais eu la même réponse.

Mais étant très têtu j'ai qand même débouché les transferts... Twisted Evil

Kit DR 38,4 Transfert à modifier? 15122010
Revenir en haut Aller en bas
http://www.laccordeurlasalle.com/
ciaopeuge
S'interresse
S'interresse
ciaopeuge

Masculin Nombre de messages : 23
Age : 27
Localisation : Vaucluse
Modèle du cyclo : ciao px
Date d'inscription : 26/04/2012

Kit DR 38,4 Transfert à modifier? Empty
MessageSujet: Re: Kit DR 38,4 Transfert à modifier?   Kit DR 38,4 Transfert à modifier? Icon_minitimeMar 1 Mai 2012 - 13:07

Merci pour les compliments les gars!

Dhalsim1er, tu as essayé ce que ca donnait avec cette préparation? Kit DR 38,4 Transfert à modifier? 912557
Je suis vraiment curieux de voir ce que ca donne!
Revenir en haut Aller en bas
iori54
Posteur confirmé
Posteur confirmé
iori54

Masculin Nombre de messages : 159
Age : 40
Localisation : toulouse
Emploi : secouriste
Modèle du cyclo : ciao 1981
Date d'inscription : 19/01/2012

Kit DR 38,4 Transfert à modifier? Empty
MessageSujet: Re: Kit DR 38,4 Transfert à modifier?   Kit DR 38,4 Transfert à modifier? Icon_minitimeMar 1 Mai 2012 - 13:30

il y a des pro de la mécanique des fluides ici chapeau les gars je vous tires ma révérence cheers
Revenir en haut Aller en bas
ciao73
Posteur confirmé
Posteur confirmé
ciao73

Masculin Nombre de messages : 125
Age : 38
Localisation : chambery
Emploi : technicien
Modèle du cyclo : ciao mix
Date d'inscription : 13/08/2010

Kit DR 38,4 Transfert à modifier? Empty
MessageSujet: Cilindre Athéna 8 transfert   Kit DR 38,4 Transfert à modifier? Icon_minitimeMer 12 Avr 2017 - 22:54

Salut,


J'ai le même problème, sauf que moi j'ai 4 Transfert sur le cilindre et sur le plan de joint du bas moteur d'origine qui sont  évidemment bouchées
Ma question est simple faut-il mettre un coup de dremel???
Car j'ai beau chercher sur le forum j'ai pas trouvé de réponse à ma question:/
Je suis en pleine préparation quitte à gonfler le moteur autant faire à bloc  tongue

Merci par avance ,


@+

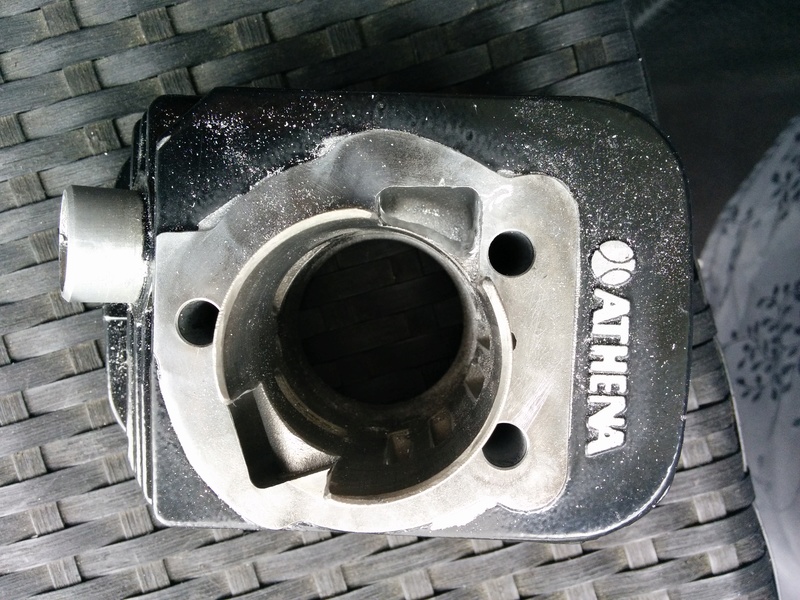

Kit DR 38,4 Transfert à modifier? Img_2015

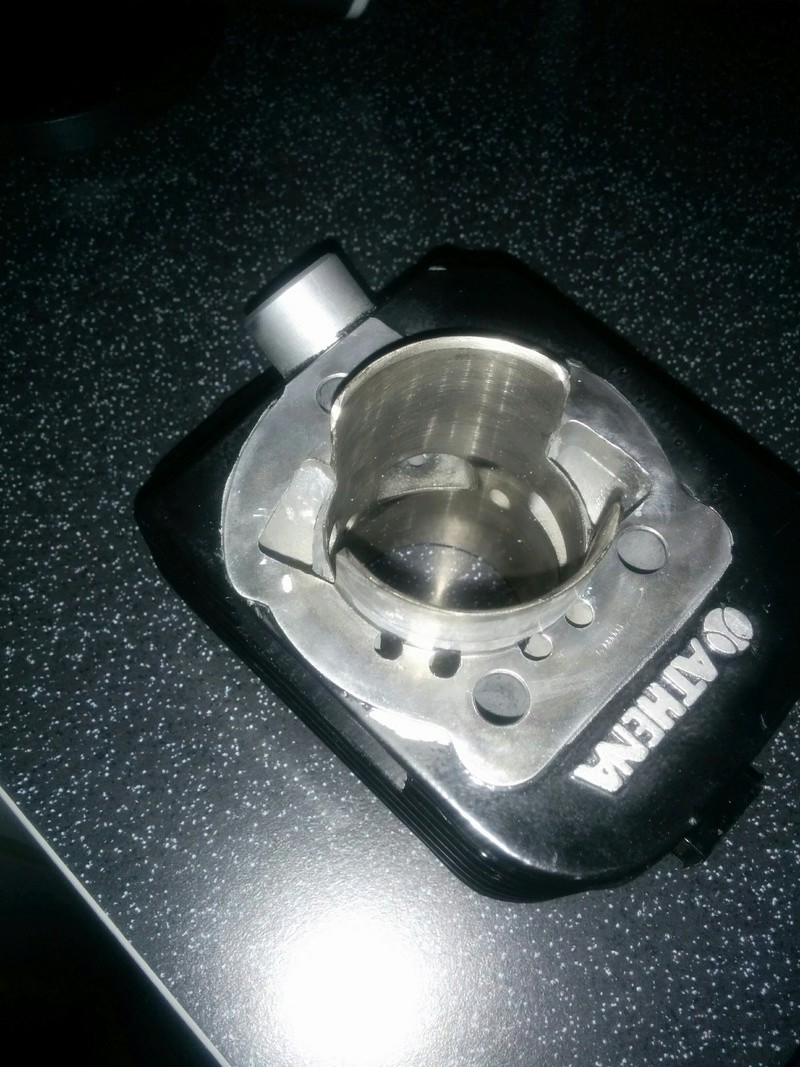

Kit DR 38,4 Transfert à modifier? Img_2014Kit DR 38,4 Transfert à modifier? 14920310
Revenir en haut Aller en bas
ciao73
Posteur confirmé
Posteur confirmé
ciao73

Masculin Nombre de messages : 125
Age : 38
Localisation : chambery
Emploi : technicien
Modèle du cyclo : ciao mix
Date d'inscription : 13/08/2010

Kit DR 38,4 Transfert à modifier? Empty
MessageSujet: Cylindre Athéna 8 transfert   Kit DR 38,4 Transfert à modifier? Icon_minitimeVen 14 Avr 2017 - 9:29

Salut,

quelques photos supplémentaires pour qui pour que  vous y  compreniez un peut mieux Kit DR 38,4 Transfert à modifier? 257843

Merci d'avance pour vos réponses...

@+Kit DR 38,4 Transfert à modifier? Img_2016
Kit DR 38,4 Transfert à modifier? Img_2020
Kit DR 38,4 Transfert à modifier? Img_2021
Kit DR 38,4 Transfert à modifier? Img_2022
Revenir en haut Aller en bas
vespa-dr
Co-Administrateur
Co-Administrateur
vespa-dr

Masculin Nombre de messages : 16225
Age : 29
Localisation : 03
Emploi : Maintenance informatique
Modèle du cyclo : piaggio ciao px 1980
Date d'inscription : 25/12/2006

Kit DR 38,4 Transfert à modifier? Empty
MessageSujet: Re: Kit DR 38,4 Transfert à modifier?   Kit DR 38,4 Transfert à modifier? Icon_minitimeVen 14 Avr 2017 - 12:38

ça m'a l'air bon, tu peux aligner tout ça en faisant quelque chose de propre !

Tu peux aussi calculer tes diagrammes, si jamais tu veux retoucher ton cylindre ! Mais attention si t'es en 13sha tu risque la surchauffe assuré
Revenir en haut Aller en bas
ciao73
Posteur confirmé
Posteur confirmé
ciao73

Masculin Nombre de messages : 125
Age : 38
Localisation : chambery
Emploi : technicien
Modèle du cyclo : ciao mix
Date d'inscription : 13/08/2010

Kit DR 38,4 Transfert à modifier? Empty
MessageSujet: Re: Kit DR 38,4 Transfert à modifier?   Kit DR 38,4 Transfert à modifier? Icon_minitimeVen 14 Avr 2017 - 15:19

Salut,


Merci pour ta réponse !!!
Donc ça sert à ça le diagramme, le cylindre et déjà travaillé et les 2 alignement du bas moteur .
Faut-il que je travaille également le vilebrequin ?
une chose est sûre c'est que je vais faire la pipe d'admission en diamètre 13

@+
